1. JYCD001主板框图
MB3C6M1主板的CPU采用的是STM32F207， Cortex-M3内核，采用RTX嵌入式操作系统，集成有512K FLASH,96K片上RAM，外扩128K RAM,主板集成4个CAN接口，4个串口，1个以太网接口，1个RTC，2个直流充电枪连接检测接口及相应的充电控制状态指示灯。
读卡器接口内显部示用屏接口开关量输入Input 220V/AC后台接口RS232/4852#1#BMSRS4851~5#串口RTCSCIAC/DC电源转换器CPULPC1778FBD144外扩CAN控制器3~4#CAN接口以太网接口1~2#CAN128K RAMGPIOGPIOA/D接充电机接接后台接充电充电充电控制充电控制供电控制供电控制温度传感器1#BMS2#BMS1#3#4#2#BMSRJ451#CCS2#CCS12
2. JYCD001主板功能描述
主板完成与BMS的充电交互，并将充电需求发送到充电机，控制充电机的充电状态，
收集充电机运行数据，异常状态下自动停机； 与BMS通信满足《GBT 27930-2011 电动汽车非车载传导式充电机与电池管理系统之间的通信协议》标准要求；
主板作为直流电动汽车充电桩控制主板，可带2个独立的充电枪，检测及控制每个充电枪独立工作；完成人机交互过程:完成刷卡计费过程；记录每次充电数据，最多可记录1000条充电数据；

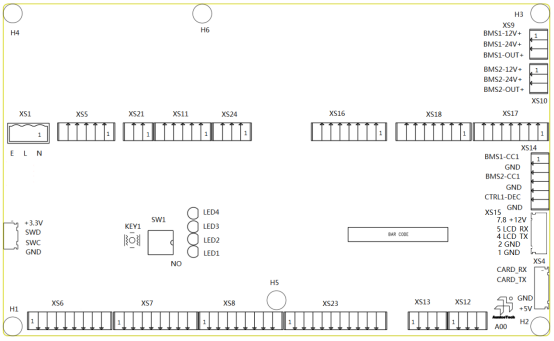

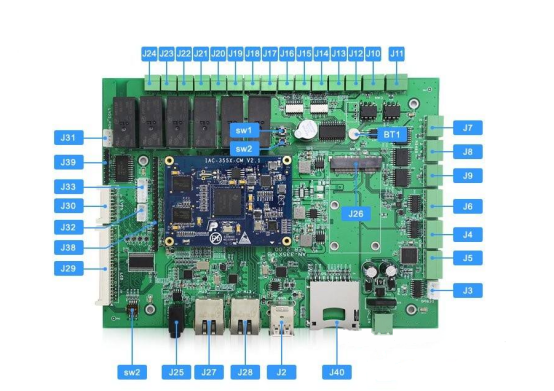

3. PCB板示意图
4. 接线端子说明
电源插座XS1 |
Pin脚 | 名称 | 定义 | 描述 |
1 | N | 交流输入零线 | 电源监控供电 |
2 | L | 交流输入火线 |
3 | E | 保护地 |
控制导引插座XS14 |
Pin脚 | 名称 | 定义 | 描述 |
1 | BMS1控制导引 | A枪CC1 | 检测状态口PE10 |
2 | GND |
|
|
3 | BMS2控制导引 | B枪CC1 | 检测状态口PE11 |
4 | GND |
|
|
5 | 交流抢控制导引 | 保留 |
|
6 | GND |
|
|
A枪电子锁干节点 |
Pin脚 | 名称 | 定义 | 描述 |
1 | ELA- |
| PE1 |
2 | ELA+ |
|
3 | ELB- |
| PE0 |
4 | ELB+ |
|
B枪电子锁干节点 |
Pin脚 | 名称 | 定义 | 描述 |
1 | ELC- |
| PG3 |
2 | ELC+ |
|
3 | ELD- |
| PD13 |
4 | ELD+ |
|
温度热敏电阻采样XS23 |
Pin脚 | 名称 | 定义 | 描述 |
1 | +5V |
| 使用ADC1的通道6采样。 |
2 | GND |
|
3 | 通道0 | A枪温度1 |
4 | 通道1 | A枪温度2 |
5 | 通道2 | B枪温度1 |
6 | 通道3 | B枪温度2 |
7 | 通道4 | 桩体温度1 |
8 | 通道5 | 桩体温度2 |
9 | 通道6 |
|
10 | 通道7 |
|
11 | GND |
|
模拟采样XS8 |
Pin脚 | 名称 | 定义 | 描述 |
1 | 通道0 |
| 使用ADC1的通道3采样。 |
2 | 通道1 |
|
3 | 通道2 |
|
4 | 通道3 |
|
5 | 通道4 |
|
6 | 通道5 |
|
7 | 通道6 |
|
8 | 通道7 |
|
9 | GND |
|
数字IO输入XS6 |
Pin脚 | 名称 | 定义 | 描述 |
1 | IN0 | 急停状态 | PF0(干节点输入) |
2 | IN1 | 交流输入断路器状态 | PF1(干节点输入) |
3 | IN2 | 交流接触器状态 | PF2(干节点输入) |
4 | IN3 | 防雷状态 | PF3(干节点输入) |
5 | IN4 | A枪直流接触器状态 | PF4(干节点输入) |
6 | IN5 | B枪直流接触器状态 | PF5(干节点输入) |
7 | IN6 | 功率分配接触器状态 | PF6(干节点输入) |
8 | IN7 | A枪直流熔丝状态 | PF7(干节点输入) |
9 | GND |
|
|
数字IO输入XS7 |
Pin脚 | 名称 | 定义 | 描述 |
1 | IN8 | B枪直流熔丝状态 | PF8(干节点输入) |
2 | IN9 | A枪电子锁状态 | PF9(干节点输入) |
3 | IN10 | B枪电子锁状态 | PF10(干节点输入) |
4 | IN11 | 门禁 | PF11(干节点输入) |
5 | IN12 | 烟雾 | PF12(干节点输入) |
6 | IN13 | 水浸 | PF13(干节点输入) |
7 | IN14 | 倾斜 | PF14(干节点输入) |
8 | IN15 | 枪在位检测 | PF15(干节点输入) |
9 | GND |
|
|
CAN通信XS5 |
Pin脚 | 名称 | 定义 | 描述 |
1 | 模块CAN_H |
| 使用MP2515通信 整流模块CAN通讯接口 |
2 | 模块CAN_L |
|
3 | BMS2CAN_H |
| 使用CAN2通信 B枪与BMS的CAN通讯接口 |
4 | BMS2CAN_L |
|
5 | BMS1CAN_H |
| 使用CAN1通信 A枪与BMS的CAN通讯接口 |
6 | BMSCAN_L |
|
后台RS232通信XS21 |
Pin脚 | 名称 | 定义 | 描述 |
1 | RS232_TX |
| 使用UART1通信 后台通讯接口 |
2 | RS232_RX |
|
3 | RS232_GND |
|
RS485通信XS11 |
Pin脚 | 名称 | 定义 | 描述 |
1 | 直流电能表458A |
| 使用UART2通信 两个直流电表通讯接口一起 |
2 | 直流电能表485B |
|
3 | 绝缘模块485A |
| 使用UART3通信 两个绝缘单元通讯接口一起 |
4 | 绝缘模块485B |
|
5 | 交流电压表485A |
| 交流电表通讯接口 语音模块RS485 |
6 | 交流电压表485B |
|
电源输出XS24 |
Pin脚 | 名称 | 定义 | 描述 |
1 | +12V |
| 外供电源 3G/4G模块电源 |
2 | -12V |
|
3 | +5V |
|
4 | GND |
|
继电器输出干接点XS16 |
Pin脚 | 名称 | 定义 |
|
1 | AC1-SWO |
| 交流接触器控制端口 PD11 |
2 | AC1-SWI |
|
3 | AC2-SWO |
| PE8 |
4 | AC2-SWI |
|
5 | DC1-SWO |
| A枪直流接触器控制端口 PD14 |
6 | DC1-SWI |
|
7 | DC2-SWO |
| B枪直流接触器控制端口 PD15 |
8 | DC2-SWI |
|
继电器输出干接点XS18 |
Pin脚 | 名称 | 定义 |
|
1 | GROUP1O |
| 功率分配接触器控制端口 PG9 |
2 | GROUP1I |
|
3 | GROUP2O |
| PG10 |
4 | GROUP2I |
|
5 | FAN1O |
| A枪泄放电阻 PE2 |
6 | FAN1I |
|
7 | FAN2O |
| B枪泄放电阻 PE3 |
8 | FAN2I |
|
继电器输出干接点XS17 |
Pin脚 | 名称 | 定义 |
|
1 | CHARGE-AO |
| A枪充电灯 PE4 |
2 | CHARGE-AI |
|
3 | CHARGE-BO |
| B枪充电灯 PE5 |
4 | CHARGE-BI |
|
5 | ALM-AO |
| A枪告警灯 PE6 |
6 | ALM-AI |
|
7 | ALM-BO |
| B枪告警灯 PE7 |
8 | ALM-BI |
|
BMS1电源选择XS9 |
Pin脚 | 名称 | 定义 |
|
1 | BMS1-12V+ | 复联，接A枪BMS电源 | PG5=0 PG6=1 |
2 | BMS1-24V+ | PG5=1 PG6=1 |
3 | BMS1-OUT+ |
| A枪BMS电源控制 |
BMS2电源选择XS10 |
Pin脚 | 名称 | 定义 |
|
1 | BMS2-12V+ | 复联，接B枪BMS电源 | PG8=0 PG7=1 |
2 | BMS2-24V+ | PG8=1 PG7=1 |
3 | BMS2-OUT+ |
| B枪BMS电源控制 |
读卡器接口XS4 |
Pin脚 | 名称 | 定义 |
|
1 | CARD_RX |
|
|
2 | CARD_TX |
|
|
3 | 空脚 |
|
|
4 | 空脚 |
|
|
5 | GND |
|
|
6 | +5V |
|
|
迪文屏接口XS15 |
Pin脚 | 名称 | 定义 |
|
1 | GND |
|
|
2 | GND |
|
|
3 |
|
|
|
4 | LCD_TX |
|
|
5 | LCD_RX |
|
|
6 |
|
|
|
7 | +12V |
|
|
8 | +12V |
|
|
网络RJ45口XS3 |
Pin脚 | 名称 | 定义 |
|
| RJ45网口 | 网口 |
|
USB口USB_HOST1 |
Pin脚 | 名称 | 定义 |
|
| USB口 | HOST(主) |
|
拨码开关SW1 |
Pin脚 | 名称 | 定义 |
|
1 |
|
| PE12 |
2 |
|
| PD3 |
3 |
|
| PD7 |
4 |
|
| PB2 |
仿真器接口XS2 |
Pin脚 | 名称 | 定义 |
|
1 | +3.3V |
|
|
2 | SWO |
|
|
3 | SWC |
|
|
4 | GND |
|
|
LED指示灯 |
Pin脚 | 名称 | 定义 |
|
| LED1 | 5V电源指示灯 |
|
| LED2 | 运行指示灯 | PG0 |
| LED3 | BMS1通信指示灯 | PG1 |
| LED4 | BMS2通信指示灯 | PG2 |
蜂鸣器LS1 |
复位按钮KEY1 |
5. 对外接口描述
5.1. 电源端口
连接器位号 序号 1 J8 2 3 引脚信号定义 功能简要描述 L 220v交流电输入，功耗≤20W N PE 接大地。
5.2. 后台串口通信端口
连接器位号 序号 1 2 3 4 J23 5 6 7 8 引脚信号定义 功能简要描述 FGND 后台电平地 RXD 接收数据 TXD 发送数据 CTS 清除发送 RTS 请求发送 +8V 供GPRS模块供电，最大100mA 485A 后台RS485接口, 要求用屏蔽线 485B 后台接口有RS232与RS485，只可用其中任一个接口。
5.3. 系统内部RS485接口
连接器位号 序号 引脚信号定义 功能简要描述 1 485A J18 内部RS485接口，要求用屏蔽线 2 485B
5.4. CAN接口
连接器位号 序号 3 4 5 6 J18 7 8 9 10 引脚信号定义 功能简要描述 CAN0_H 与充电机通信，要求采用屏蔽线 CAN0_L CAN1_H 与1#BMS通信，要求采用屏蔽线 CAN1_L CAN2_H 后台CAN接口，要求采用屏蔽线 CAN2_L CAN3_H 与2#BMS通信，要求采用屏蔽线 CAN3_L CAN接口对导线电阻有要求，总的导线电阻一般要求不大于20欧姆，所对对于通信距离远的方案，要求CAN导线用线径大一些，满足通信的要求。
板上的CAN1与CAN3接口，固定接有120R的CAN网络匹配电阻； CAN0与CAN2接口，网络匹配电阻通过板上跳针来选择，CAN0是通过J21的跳针来选择，跳针跳到1，2脚上，表示CAN0主板投入120R电阻，如跳针跳到2，3脚，则表示主板没有120R匹配电阻。同样，J12用于设置CAN2是否接入匹配电阻。
5.5. 开关量输入接口
连接器位号 序号 1 2 3 4 J7 5 6 7 8 9 引脚信号定义 功能简要描述 KGND 开关量测量公共端 K1 防雷器故障，常开点输入 K2 急停开关状态，常开点输入 K3 充电枪1高压接触器状态输入 K4 电池熔断器1故障，常开点输入 K5 电池熔断器2故障，常开点输入 K6 充电枪2高压接触器状态输入 K7 备用 K8 备用
5.6. BMS供电控制
连接器位号 序号 功能简要描述 1 1#BMS供电控制开关 2 J11 3 2#BMS供电控制开关 4 BMS供电开关控制板上采用继电器，继电器负载容量为17A/30VDC。正常停充状态下，继电器为断开状态，在启动充电后，对应的继电器为闭合状态。 下图为1#BMS供电控制示意图。
板上内部电气示意+电源模块输出-J11.1J11.21#充电枪
5.7. 充电高压继电器控制
连接器位号 序号 功能简要描述 1 1#充电高压接触器控制开关 2 J20 3 2#充电高压接触器控制开关 4 充电高压继电器控制在板上为2对继电器信号输出，继电器负载容量为3A/30VDC,用于控制充电高压接触器，在停允状态下，继电器为断开状态，启动充电后，相应的继电器会闭合。将本控制信号串入高压接触器控制线圈回路，即可控制高压接触器闭合状态。
5.8. 充电枪连接CCS检测及指示灯控制
连接器位号 序号 1 2 3 4 J17 5 6 7 8 引脚信号定义 功能简要描述 CCS1 充电枪1 CCS CCS2 充电枪2 CCS CHARGE-LED1 充电枪1充电状态LED指示 CHARGE-LED2 充电枪2充电状态LED指示 LOCK-GUN1 充电枪1枪锁 LOCK-GUN2 充电枪1枪锁 G-CCS CCS检测地，接PE +12V 给充电LED灯、充电枪锁供电 控制板的充电指示灯有2个方案，分别为接普通LED指示灯及三基色指示灯条，可在界面设置。
5.8.1. 普通LED指示灯方案
工作电源指示灯直接接在+12V与G-CCS间，上电后电源指示灯一直点亮；
充电指示灯用CHARGE-LED1来控制，接线示意图如下所示。充电状态指示有停充、与车CCS连接上、正在充电3个状态。在停充状态下，相应的LED指示灯熄灭；与CCS连接过连接上，则相应的LED指示灯点亮；进入充电阶段后，相应的LED指示灯以1Hz频率闪烁。
IARM-SC32用户手册
CHARGE-LED、LOCK-GUN输出结构为OC门输出，下图是指示灯1的连接示意图。 要求采用12V直流供电指示灯，IP等级为IP65。
J17.8+指示LED灯-J17.3+12V
5.8.2. 三基色指示灯条 <
CHARGE-LED、LOCK-GUN输出结构为OC门输出，下图是指示灯1的连接示意图。 要求采用12V直流供电指示灯，IP等级为IP65。
J17.8+指示LED灯-J17.3+12V
5.8.2. 三基色指示灯条
采用三基色指示灯条，需配置MB3C6D1指示灯条板，其由三基色的LED灯组成，可以显示多种颜色。 4.8.2.1. 灯条尺寸图
5.8.2.2. 指示灯条引脚定义
连接器位号 序号 1 2 J1 3 4 5 引脚信号定义 与MB3C6M1 J17接线 CCS_+12V J17.8 S_RED_CTR J17.3 S_GREEN_CTR J17.5 空 空 4.8.2.3. 指示灯条显示效果定义 序号 灯条显示效果 1 绿灯常亮 2 黄灯常亮 3 红灯常亮 4 绿灯闪，1S闪2次 5 绿灯闪，1S闪1次 定义 正常待机 充电机有故障待机，但可以启动充电 充电机故障，不可以启动充电 CCS连接上 正在充电 第 8 页 共 17 页
IARM-SC32用户手册
5.9. 读卡器接口
连接器位号 序号 1 2 J5 3 4 引脚信号定义 功能简要描述 TXD 发送数据 RXD 接收数据 GND 供电地 +12V 读卡器供电 读卡器采用RS232接口，主板提供12V供电。采用非接触式射频卡，操作距离0~1cm。 请注意读卡器采用M2螺钉固定。
读卡器要求不可用金属挡住其天线，要求天线【下图黑色框为天线】四周4cm内不可有金属屏蔽，否则有可能读不到卡或读卡效果差，要求天线朝向操作者方向。
5.10. 显示屏接口
连接器位号 序号 1 2 J6 3 4 引脚信号定义 功能简要描述 TXD 发送数据 RXD 接收数据 GND 供电地 +12V 显示屏供电 显示屏采用RS232接口，主板提供12V供电。显示屏为TFT彩色串口显示屏，尺寸为7’触摸屏，分辨率为800×480。
要求配线时，要求主板的TXD发送引脚接显示屏的RXD接收引脚，主板的RXD接收引脚接显示屏的TXD发送引脚。
5.11. 温度传感器接口
连接器位号 序号 引脚信号定义 功能简要描述 1 GND 温度传感器热敏电阻接口 J19 2 TEMP-SENSON
4.12. 以太网接口
以太网接口为J2，采用RJ45标准网络接口
